在玻璃瓶罐行業，根據玻璃製品的成型過程不同，有吹-吹法、壓-吹法兩種製瓶工藝。尤其是在小口壓-吹工藝的成型過程，對玻璃料滴的重量控製都做嚴格要求，如果料重控製不當，容易造成製品成型缺陷。玻璃廠通常調節料重的做法是通過人工調節勻料筒的高度，料棒的高度來實現。這種方法調節精度差，料滴抽樣沒有經過係統數據分析，人為的手動調整往往達不到理想的效果。有的玻璃廠進口瑞士EMHERT公司生產的PPC料重控製係統，控製精度高，滿足壓-吹法輕量瓶的生產要求。他的控製原理是檢測成型過程中芯子的行程，完成料重控製。由於控製原理所限製，不能應用在吹吹法及壓機等製瓶工藝中，並且價格較高，高昂的價格並非所有玻璃廠能夠接受。我們的伺服料重控製係統不僅滿足多種製瓶機的生產工藝要求，同時還可用於壓機等設備的料重控製係統。本係統由智能秤、上位機、PLC、伺服驅動器、伺服電機及電機驅動的料重機械機構─勻料筒和料棒。智能秤及現場按鈕操作台，放置在製瓶機成型側一旁，有利於取瓶稱重，同時秤上加裝防護，防塵、放油。PLC、伺服驅動器安裝在控製櫃內，控製櫃安裝在控製室內。秤與控製櫃通過通訊線連接，操作台與控製櫃通過通訊線及電纜連接，完成信號的傳輸。人工將成型的瓶罐夾取放置在智能秤上，穩態重量數據通過智能秤自動將數據傳輸給控製器PLC和上位機。上位機用於顯示、保存采集數據及係統控製參數的輸入。PLC根據多組采集重量的均值與標準重量差值及機械傳動比，通過PID及邏輯運算控製伺服電機運行，從而帶動機械機構勻料筒、中料棒、後料棒的上下運行控製玻璃料滴的出料量。

1係統結構

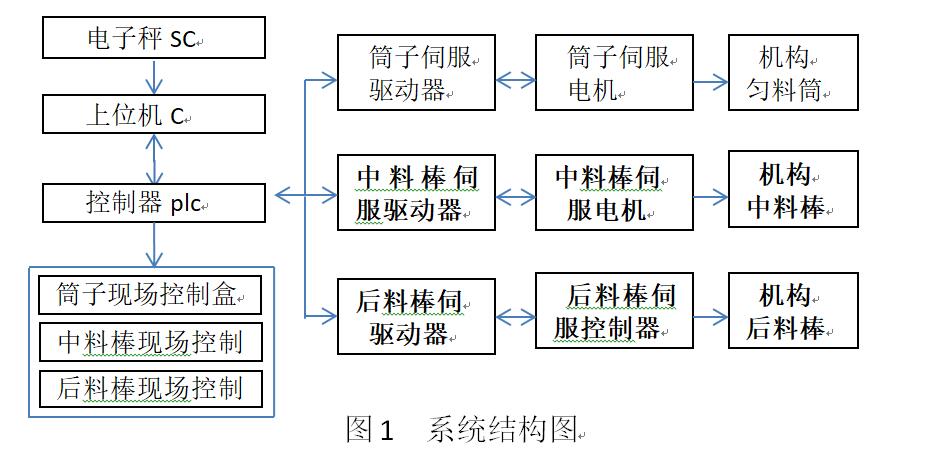

料重控製係統包括智能秤SC，用於人機交互控製的上位機C，用於運動控製的PLC，用於伺服運動控製的伺服驅動器及伺服電機和現場終端控製盒：筒子控製盒TZ，中料棒控製盒LB，後料棒控製盒LC。根據配置不同會選擇是否配置後料棒C及控製盒LC，終端控製盒主要用於現場控製操作。伺服驅動器包括：控製筒子運行的伺服驅動器SFTZ，控製中料棒B運行的伺服驅動器SFLB，控製後料棒C運行的伺服驅動器SFLC。筒子伺服驅動器SFTZ，通過電機線LD1和編碼器線LB1，控製筒子伺服電機MA，達到控製料重的目的。伺服驅動器SFLB1通過電機線LD2和編碼器線LB2，控製伺服電機MB，達到控製中料重量的目的。伺服驅動器SFLB2通過電機線LD3和編碼器線LB3，控製伺服電機MC，達到控製後料重量的目的。如下圖係統結構圖1

2、控製原理：

根據係統配置不同，本控製係統可以靈活運用於製瓶機吹-吹法，壓-吹法等不同生產工藝的料重控製係統中，應用範圍較廣。控製方式分為手動控製及自動控，控製步驟分為筒子控製料重及料棒控製料重。

手動控製方式：手動控製方式是通過點動按鈕“上升”或“下降”實現筒子或料棒的上下運行。點動位移可以設置，設置範圍0.01mm-1mm，靈活滿足了不同情況下的位移量。針對玻璃廠生產過程情況的需求，我們在手動方式下，還設計了長按點動按鈕，可以實現筒子或料棒的快速位移，位移距離和速度可以設置。此種情況應用於快速紮住熱玻璃料進行更換料碗或進行維修，此功能在玻璃廠非常實用。

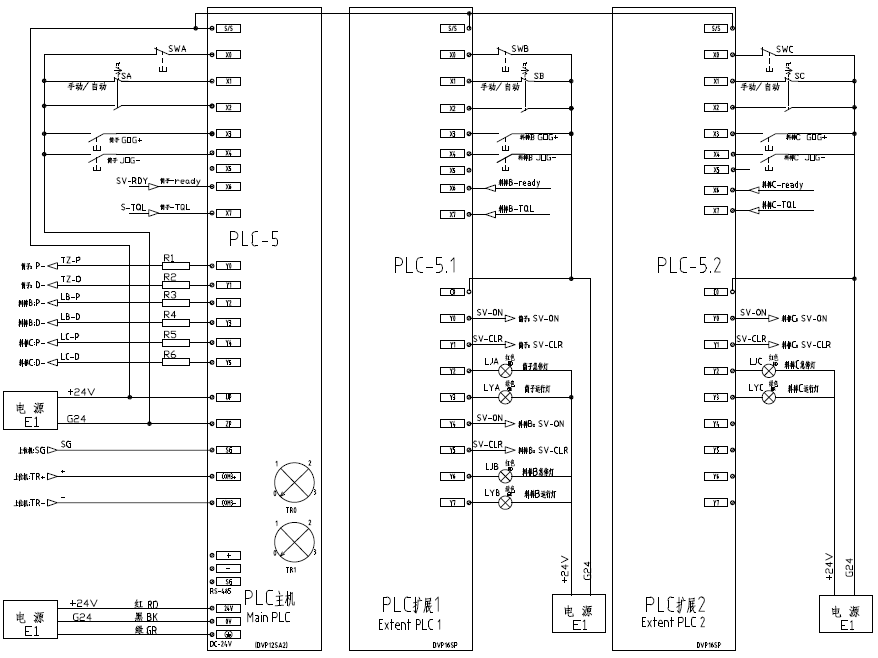

自動控製方式：將玻璃瓶罐放置在智能秤上，穩態數據將被采集並發送給PLC。數據采集子程序將采集的重量數據經過LRC校驗正確後，用於控製器PLC的運算，同時將數據顯示在上位機界麵，用戶通過界麵窗口設定想要操作的模式以及需要達到的控製精度。生成控製方案傳遞給PLC控製伺服運動係統，控製器PLC根據采集樣品的不同做相應的邏輯運算，再根據不同的精度要求，控製伺服驅動器。伺服驅動器再分別控製筒子和料棒伺服電機的上升、下降，達到調節料重的目的。PLC控製原理接線圖如下：

3、操作步驟：

現場裝置調試，智能秤安裝在製瓶機成型側一旁，便於取瓶。智能秤的安裝位置要相對的水平，牢固。智能秤對水平度要求較高，首先調試智能秤的水平度，我們采用瑞士產的梅特勒-托利多Ⅱ級精度的天枰秤，精度為0.1G，設置秤的通訊參數。根據電腦界麵設置的采樣次數進行取樣測量。如果界麵設置為2滴料，則係統隻需要控製勻料筒及一個料棒的運行；如果設置為3滴料，係統需要控製勻料筒，中料棒，後料棒的上下運行，達到控製料重的目的。根據上位機界麵，進行係統操作。

      手動控製方式：1、在筒子控製盒TZ上，將旋鈕SA打到手動控製，拔出急停旋鈕SW1,初始化完成。根據取樣值的“平均值”與設定的“標準值”確定筒子上升及下降。在控製盒上手動點動JOG+或JOG-，控製筒子按0.01mm-0.5mm的範圍上升或下降，控製料重。如果在遇到緊急情況需要紮料或檢修時，需要快速操作，可以長按JOG+或JOG-，筒子會按“長按速速”（備注：長按JOG+或JOG-按鈕運行的速度，設置範圍1-10mm/s）快速上下運行，“長按位移”則是長按JOG+或JOG-按鈕產生的位移，設置範圍1-100mm。靈活的操作方式滿足了客戶在不同情況下的需求。

自動控製方式：2、在筒子控製盒TZ上，將旋鈕SA打到自動控製。將“是否通訊”選擇為“YES”,實現了上位機與PLC的實時通訊功能。這樣每次采集的重量數據會顯示在上位機上，當采集次數達到設定“采集次數”，係統會自動計算采集平均（jun1）值。平均值與標準值進行比較後，係統會自動控製伺服係統上升或下降一定的距離，達到控製料重的目的。當在下降過程中遇到石塊等硬物時，伺服電機轉矩會增大，當轉矩大於設定的安全轉矩值時，係統報警，伺服停止運行，達到保護係統的功能。

手動控製方式：1、當取樣料棒對應的料滴重量時，需要設置料棒控製界麵，同樣需要設置采樣次數等參數。參數設置完畢，在中料棒控製盒LB上，將旋鈕SB打到手動控製，拔出急停按鈕SW2，初始化完成。根據取樣料重與設定值確定料棒上升或下降。在控製盒上手動點動JOG+或JOG-，控製料棒按0.1mm-0.5mm上升或下降，控製中料滴的料重。後料棒的控製方式與中料棒的控製方式相同。料棒界麵中“長按速度”與“長按位移”的應用與筒子控製方式相同。

自動控製方式：2、料棒控製盒LB用於每段中料料重的控製，在料棒控製盒上，將旋鈕SB打到自動控製，撥出筒子急停按鈕SW1，初始化完成後，首先根據電腦輸入的采集次數，采集每段的中料，將數據傳輸至控製器PLC，PLC根據料重平均值與標準值的差值判斷料棒運行的方向，如果中料取樣值大於設定值則中料棒按0.1g/mm下降，小於設定值中料棒按0.1g/mm上升，在調整過程中再輔助增益調整，差值在允許範圍內則不做調整。

為了便於用戶更加形象直觀的看到采集數據，采集重量的平均值被自動繪製成實時的曆史曲線圖。每一次被采集的重量值，還被保存為EXCEL文檔，便於用戶查詢。

4結束語

料重控製與輕量化，輕量化的玻璃瓶罐生產工藝成為節能環保，綠色生產的有效解決方案。輕量瓶的主要特點是壁薄，質量輕，瓶身玻璃分布均勻，壁厚均勻。輕量瓶具有以下優點：

1、原材料用料少，既同樣的玻璃料可以多生產 15%-25%以上的產品。

2、單位產品的燃料，電力等消耗大為降低。

3、因為瓶壁薄，冷卻速度快，因此生產機速可以有效提高。

4、因重量減輕，以頓位計價的運輸成本大為降低。

高端輕量瓶成為玻璃瓶罐行業的發展趨勢，輕量化的技術實現，離不開玻璃瓶罐料滴重量維持穩定性的前提保證。料重控製係統在玻璃瓶罐行業應用廣泛，本係統的技術水平達到國內領先水平，填補國內空白。本控製係統配置靈活、控製參數直觀易懂、操作簡便。係統精準的控製方式，有效避免了玻璃製品成型過程中由於料重問題產生的成型缺陷，提高了玻璃廠的經濟效益。與國內玻璃行業使用的同類產品比較性價比高，應用範圍廣，使用靈活，更有效的適應國內市場。本產品在2017年6月投入市場，現已應用在江門粵玻、沂南三匯、廣西北流建鏵等多家玻璃廠。由投產數據分析，玻璃成品的料重控製精度在正負0.5克，基本滿足了高端玻璃製品的生產需求。如今，本產品公司每月生產10台左右，為玻璃企業帶來經濟效益的同時，也為企業生產增產、增效貢獻一份力量。
